WHMP WKM型叠加式溢流阀

-溢流阀叠加式安装：

安装面按DIN24340 A型

-2种调整元件 旋钮或带护罩的调节螺栓

6通径和10通径

压力范围：50 100 210 350BAR

流量至120L/min

说明

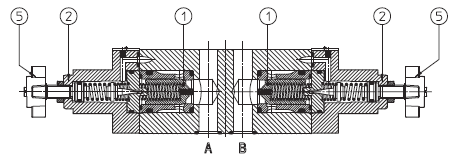

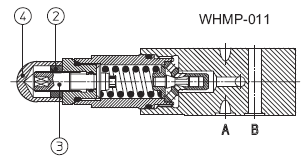

WHMP是直动式溢流阀。WKM是两级平衡座阀①式溢流阀。压力调整方式：松开锁紧螺母②、转动
保护帽④下的调节螺杆③。可选手轮⑤调整
代替螺杆调整，可按要求提供。顺时针转动增大压力。

WHMP= ISO4401标准, 06通径
最大流量：35 L/min；最大压力：350bar

WKM=ISO4401标准, 10通径最大流量：120 l/min；最大压力：350bar
此类阀适用于使用具有相似润滑特性的矿物油或合成液的液压系统中。

WKM-012/210

溢流阀订货型号：

溢阀阀技术参数：

叠加式溢流阀常用型号：

WHMP-011/50 WHMP-012/50 WHMP-013/50 WHMP-014/50 WHMP-015/50WHMP-011/100 WHMP-012/100 WHMP-013/100 WHMP-014/100 WHMP-015/100

WHMP-011/210 WHMP-012/210 WHMP-013/210 WHMP-014/210 WHMP-015/210WHMP-011/350 WHMP-012/350 WHMP-013/350 WHMP-014/350 WHMP-015/350

WKM-011/50 WKM -012/50 WKM-013/50 WKM-014/50 WKM-015/50WKM-011/100 WKM-012/100 WKM-013/100 WKM-014/100 WKM-015/100

WKM-011/210 WKM-012/210 WKM-013/210 WKM-014/210 WKM-015/210WKM-011/350 WKM-012/350 WKM-013/350 WKM-014/350 WKM-015/350
