品牌导航 >> EUROSWITCH >> 压力开关 >> 38膜片式真空开关SPDT触点

膜片式真空压力开关-单刀双掷SPDT接触

Diaphragm vacuum switch - SPDT contacts

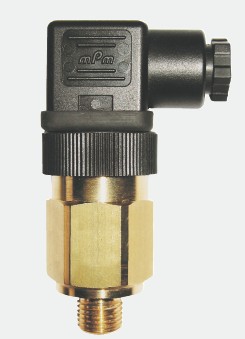

膜片式真空压力开关图片

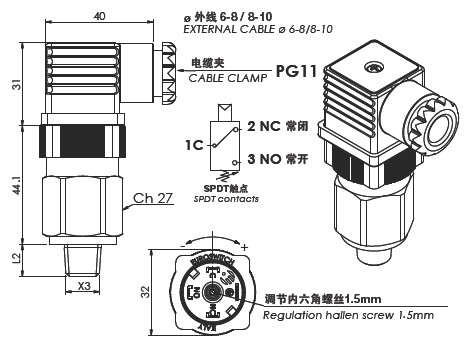

膜片式真空开关尺寸

EX 可要求 ATEX 版本 Version ATEX available on request

膜片真空开关选型表:

代码 - Part Number 型号 model 38 设定范围 Setting range m bar 20 ° C 公差 Tolerance at 20 ° C m bar
电触点 常开 NO 常闭 NC一体
3821119 3821249 3821149 3821219
-200 / - 900 ± 100
15BAR
最大安全压力 - Max Overpressure limit
10BAR
最大工作压力 - Max Working pressure

螺纹 (X3)

Threads (X3)

L1 (mm)

1 1/ 8 ” GAS 锥螺纹

1 1/ 8 ” GAS conical

10

2 1/ 4 ” GAS 锥螺纹

2 1/ 4 ” GAS conical

12

34111B9参数表:

本体:黄铜   Case:Brass
电触点: 银   Electric contacts Silver AgNi, on request gold plated
调节螺钉: 内六角扳手1.5mm   Electric contacts:Silver
液体最高温度: 80℃至120℃(根据隔膜不同)   Max fluid temperature:80° to 120°C depending on diaphragm
转换接触: SPDT(交流接触)   Electrical condition:SPDT (exchange contact)
电气特性: 5 (4) A / 14 Vdc   Electrical characteristics:5 (4) A / 14 Vdc
4 (3) A / 30 Vdc   4 (3) A / 30 Vdc
5 (3) A / 125 Vac   5 (3) A / 125 Vac
5 (1) A / 250 Vac   5 (1) A / 250 Vac
固定迟滞:约0.15bar   Fixed hystereis:about 0.15 bar
启动模式1B   Action type:1B
外部污染情况正常   External pollution situation:normal
机械工作寿命10/6次   Mechanical working life:106 operations
最大拧紧力矩25 Nm   Tightening torque max:25 Nm
保护级别IP65   Protection degree:IP65
连接器符合UNI EN 175301-803 (DIN43650)规定   with connector according to UNI EN 175301-803 (DIN43650)
隔膜:1=NBR(油),4=CR(气)   Diaphragms:1=NBR(oil),4=CR(air)
重量:~ 140 gr   Weight:~ 140 gr
