当前位置 首页 > 工业连接器 > Rexroth连接器 > R901017022插头

Rexroth 力士乐插头 接线盒

常用型号:

R901017010 R901017011 R900004823 R900011039 R901017022 R901017025

R900057453 R901017026 R901017027 R901017029 R900057455 R900842566

rexroth接头包装图

rexroth接头







符合 DIN EN 175301-803 和 ISO 4400 规定的电缆插座,2-pin + PE,用于带插头组件“K4”的电磁阀

Bosch Rexroth AG Industrial Hydraulics

力士乐阀用接线盒选型表:

名称:电缆插座 符号 DC 电压 AC 电压 颜色 装配 材料 编号
Z4 力士乐插头符号 12 – 240 V 灰色 M16 x 1.5 R901017010
12 – 240 V 黑色 M16 x 1.5 R901017011
Z45 12 – 240 V 褐色 NPT 1/2 英寸 R900004823
12 – 240 V 黑色 NPT 1/2 英寸 R900011039
不带其他电路的标准件
Z5L 力士乐插头符号 12 – 240 V 黑色 M16 x 1.5 R901017022
Z5L 12 – 240 V 黑色 NPT 1/2 英寸 R900057453
带指示灯
Z5L1 力士乐插头符号 24V 黑色 M16 x 1.5 R901017026
带指示灯和 Z 二极管保护涂层 截止电压峰值限制为 55 V
Z5L2 力士乐插头符号 24V 黑色 M16 x 1.5 R901017027
带指示灯和保护二极管 截止电压峰值限制为 1 V
RZ5L 力士乐插头符号 24 – 240 V 黑色 M16 x 1.5 R901017029
RZ55L 24 – 240 V 黑色 NPT 1/2 英寸 R900057455
带指示灯和整流器
RZ5 力士乐插头符号 24 – 240 V 黑色 M16 x 1.5 R901017025
RZ55 24 – 240 V 黑色 NPT 1/2 英寸 R900842566
带整流器

Rexroth 接头加接器技术参数:

环境温度 标准 – 40 至 + 125°C
带指示灯/整流器 – 20 至 + 60°C
符合 DIN 40050 规定的保护类型 IP 65,电缆插座已安装并锁定
工作电压 请参阅 “订货代码”
最大工作电流: 标准 16A
带指示灯 4A
带整流器 1.5A
LED 的电流消耗 约为 10mA
LED 黄色
针数 2 + PE
压接电缆外径范围 5,最大 10mm
最大电缆截面 1.5mm2
连接型式 螺纹连接

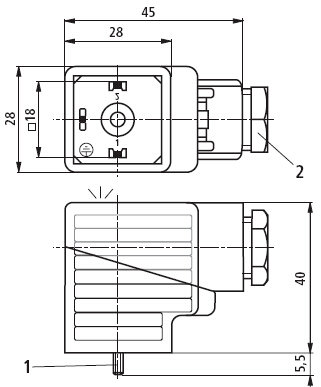

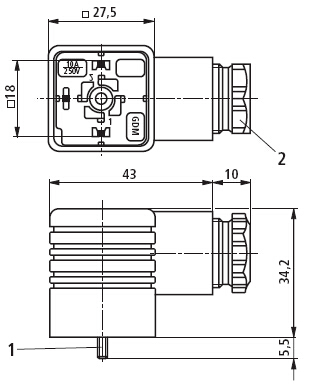

力士乐插头尺寸图:


单元尺寸: 不带电路(mm) 单元尺寸: 带电路(mm)
力士乐插头尺寸图 力士乐插头尺寸图

1固定螺丝 M3,紧固扭矩 MT = 0,5 Nm

更多关于力士乐插头的祥细问题,请登陆www.kuka-auto.com 或带电咨询。
