首页 > 产品目录 > 流量开关 > FB20-025挡板式流量开关

FB20-025HM挡板式流量开关

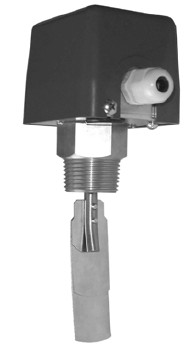

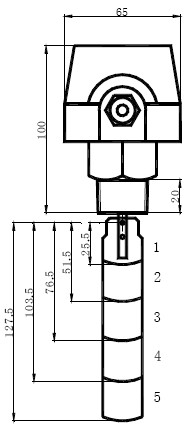

FB20-025HM流量开关图片FB20-025HM流量开尺寸图

FB20-025HM流量开关图片 尺寸图

KUKAAUTO

品牌:KUKAAUTO

FB21系列流量开关-参数:

原理:插入式安装,机械式流量开关。内置微动触发开关。

特点:极小的压力损失,良好的重复性,抗污能力,通过旋钮实现精确的开关设定。机械部分与电子部分安全隔离。交货时附有5种挡板,在大管径低流速或管道未充满时,用户可根据现场情况灵活组合使用。同一种开关可用于多种管道。

应用:气液两用型,工业自动化/ 机械设备/ 空气压缩工业/ 制冷及空调 适用于直径≥25mm的管道

流量开关订货提示:
1.订货时请注明介质流向,介质种类,管径及期望设定值我们可在出厂时帮您完成设定。
2.若是黏性介质,请注明黏度,温度及介质种类。
3.若是气体介质,请注明压力(表压/绝压),温度及介质种类。

注意安装位置会影响开关值
适用介质:油,水,气

FB20系列技术参数:

重复性:正负2.5%总量程

接线方式:端子接线

输出:机械式开关 常开+常闭 (25VAC 3A)

介质温度:0-90度

耐压:16BAR

接口螺纹:G1管螺纹

防护等级:IP33

材料:主体 不锈钢 过程连接 黄铜 连接杆 黄铜

挡板:不锈钢 密封:NBR 外壳:ABS


FB20-025HM流量开关选型表:

FB20- 025     详述
FB20- FB20挡板式流量开关
025 螺纹接口G1
H 内螺纹
M 金属结构

挡板式流量开关参数表:

安装管径DN 型号 适用挡板号 压力BAR 可调范围 L/MIN 水 迟滞L/min 水 重量
1" FB20-025HM 1 16 20…48 8 0.55KG
1 1/4" 1 16 34…100 10
1 1/2" 1 16 65…160 14
2" 1 16 120…280 26
2 1/2" 1 16 210…550 18
3" 1 16 380…750 20
2" 2 16 40…140 18
2 1/2" 2 16 110…340 15
3" 2 16 180…470 18
4" 2 16 350…920 20
3" 3 16 115…220 20
4" 3 16 210…590 20
5" 3 16 380…1200 40
6" 3 16 550…1800 80

关于FB20-025HM详细资料下载电子样本
