当前位置 首页 > 品牌导航 > MPM电磁阀插头 >> C12209N21

MPM C12209N21 C12207N21阀用插头

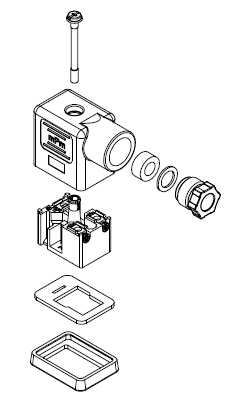

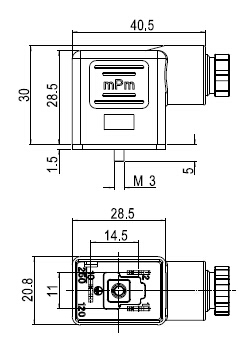

C12209N21图 C12209N21尺寸图

意大利MOLEX

WOODHEAD MPM公司

EN 175301-803 (ex DIN43650) 标准

MPM B型连接器技术参数:

电缆直径

耦合类型

外螺纹

Diagnostics / LEDs

诊断端口

部件属性

键槽

材料-连接器体

聚丙烯

材料-触头

黄铜

材料-连接螺母

材料 - 接合处电镀

银色

Net Weight

19.479/g

方向

90° 角

间距 - 接合界面

11.00mm

极柱

2

运行温度范围

-40°C to +90°C

线径规格 AWG

每触点最大电流

16A

电压 - 最大

250V AC / 300V DC

常用型号:C12209N21 C12207N21

MPM C18系列接线盒选型表:

C12
2
09
N
2
1


针角

2 2+PE



出线口:

07=Pg.7;

09=Pg.09;

13=1/2NPTF;

M2= M12x1,5;

M6= M16x1,5;

M0= M20x1,5;

颜色:

G: 灰色

N: 黑色

接地角位置:

2:12点方向

6:6点方向



密封圈材质:

1: NBR

默认为NBR材质

MPM C12209N21连接器资料下载


如需更高防护等级请选如下产品:

C22200N0RC22200N0R图片IP67

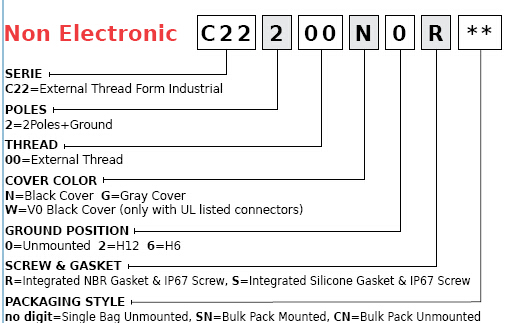

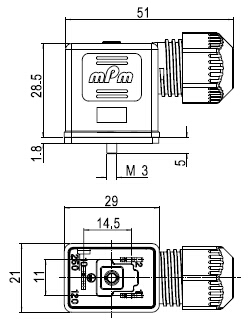

C22200N0R尺寸图C22200N0R选型表

MPM C22200NOR连接器资料下载
