当前位置 首页 > 品牌导航 > MPM电磁阀插头

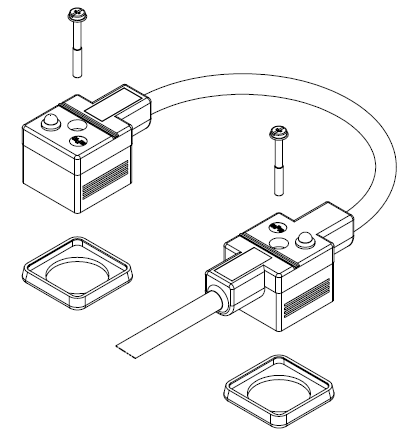

MPM E653P3NA1311C4H注塑双连接器插头

预接线电磁连接器符合行业标准EN 175301 - 803

带模压电缆的DIN阀门连接器，IP65等级。IP67版本可根据要求提供。

此技术数据参考DIN连接器头部，布拉德连接器数据请参考相应的目录

型号：

D850B0P12M010 E850B0P12M010 F850B0P12M010

G850B0P12M010 H850B0P12M010

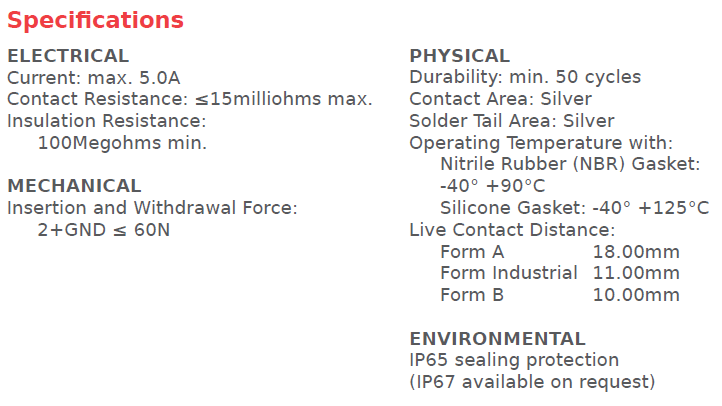

参数表：

E072参数表

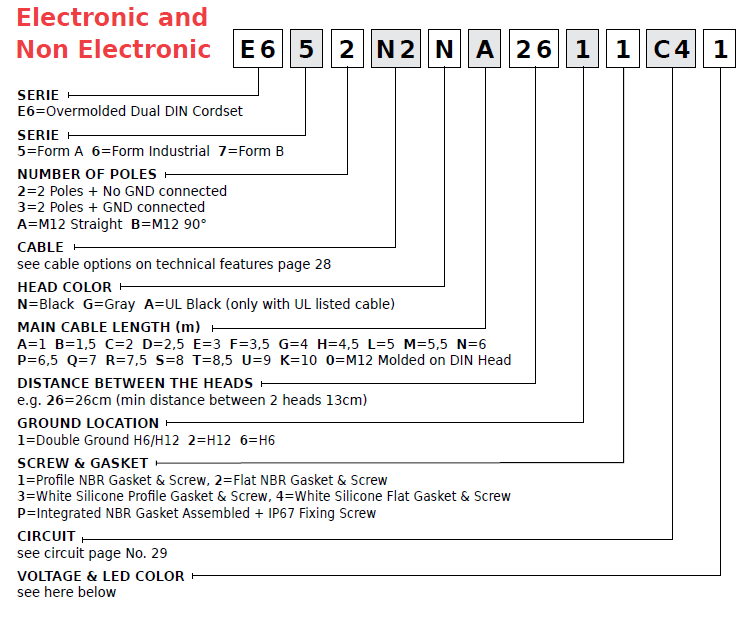

选型表：

Ground Position

Poles

circuit

voltage

led color

engineering no.

standard order no.









Check Sales Drawing on

2+Ground connected









C4

24V AC/DC









yellow

E653P3NA1311C4H

121055-0161

230V AC/DC

E653P3NA1311C4M

121055-0292





2+Ground not connected

24V AC/DC

E662P3NA1361C4H

121055-0293

230V AC/DC

E662P3NA1361C4M

121055-0294

24V AC/DC

E672P3NA1361C4H

121055-0295

230V AC/DC

E672P3NA1361C4M

121055-0296

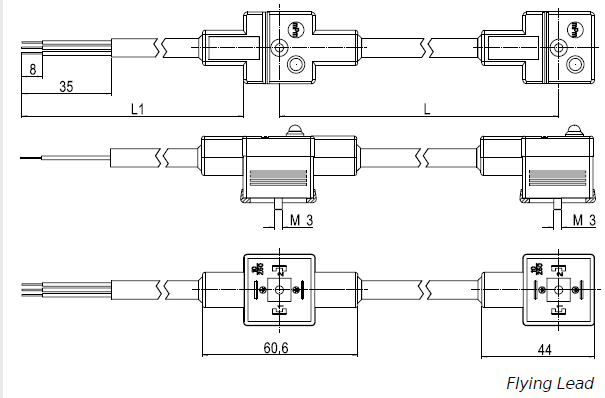

E85尺寸图

MPM带灯尺寸图：

MPM带灯连接器选型表：

MPM A型 18mm双头注塑连接器

MPM A型 18mm双头注塑连接器

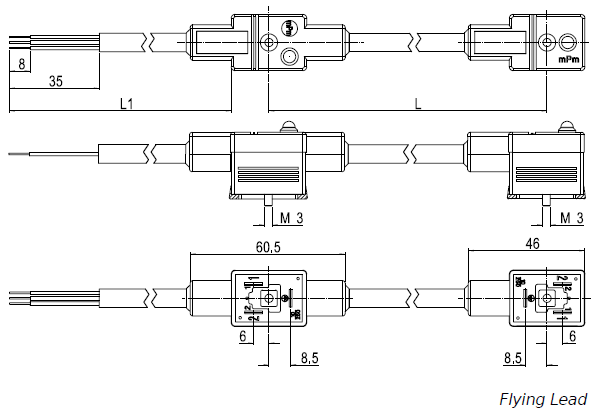

MPM B型 11mm双头注塑连接器

MPM B型 11mm双头注塑连接器

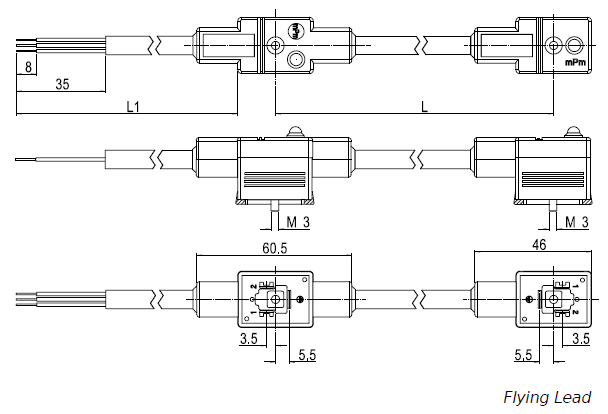

MPM B型 10mm双头注塑连接器

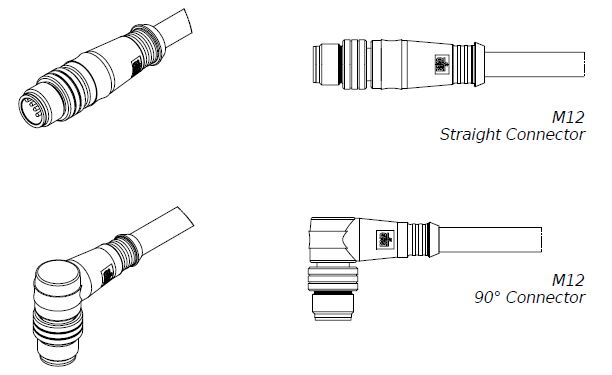

M12连接头

M12连接头

M12连接头
