当前位置 首页 > 品牌导航 > MPM带灯阀插头

MPM 透明带灯电磁阀插头S18209TC421

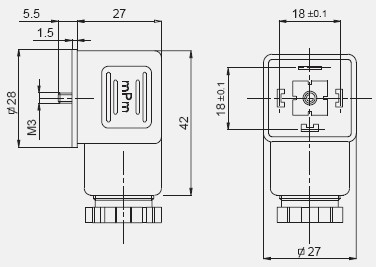

MPM插头MPM插头图片 MPM A型插头尺寸图MPM A型插头尺寸图

MPM连接器参数:

S182 2+PE

S183 3+PE

针距:18mm 带LED指示灯 浪涌保护电路 整流电路等

电压:AC=MAC 25OV DC=MAC 300V

工作电流:10A 最大电流:16A

出线口:Pg09 - M16x1,5=6 - 8 mm Pg11-G 1/2” - M20x1,5=8 - 10 mm

EN 175301-803 (ex DIN43650A)

工作温度:- NBR-40°C +90°C- Silicone/Silicon-40°C +125°C

常用型号:S18209TC421 S18309TC421 S18211TC421 S18311TC451 S18209TC451 S18309TC451 S18211TC451 S18311TC451

MPM S18系列接线盒选型表:

S18 2 09 T C4 2 1


针角

2 2+PE

3 3+PE

出线口:

09=Pg.9;

11=Pg.11;

12=G 1/2”;

13=1/2NPTF;

M6= M16x1,5;

M0= M20x1,5

颜色:

G: 灰色

N: 黑色

T:透明











电路功能:

A1:带双灯

C0:带灯

C1:带蓄流电路保护

B1:带整流

工作电压:

1:12V

2:24V

3:48V

4:115V

5:230V

密封圈材质

1: NBR

默认为NBR材质

S18209TC421阀插头样本下载
